Вал промежуточный (ТГ30.65.11.000) на теплов...

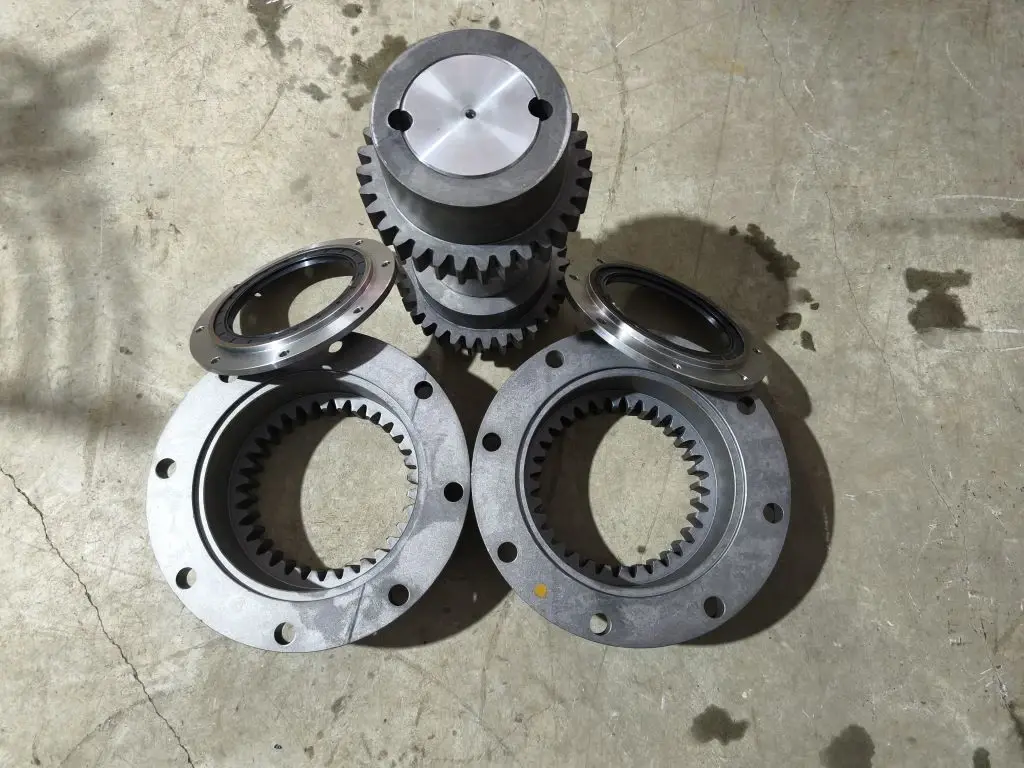

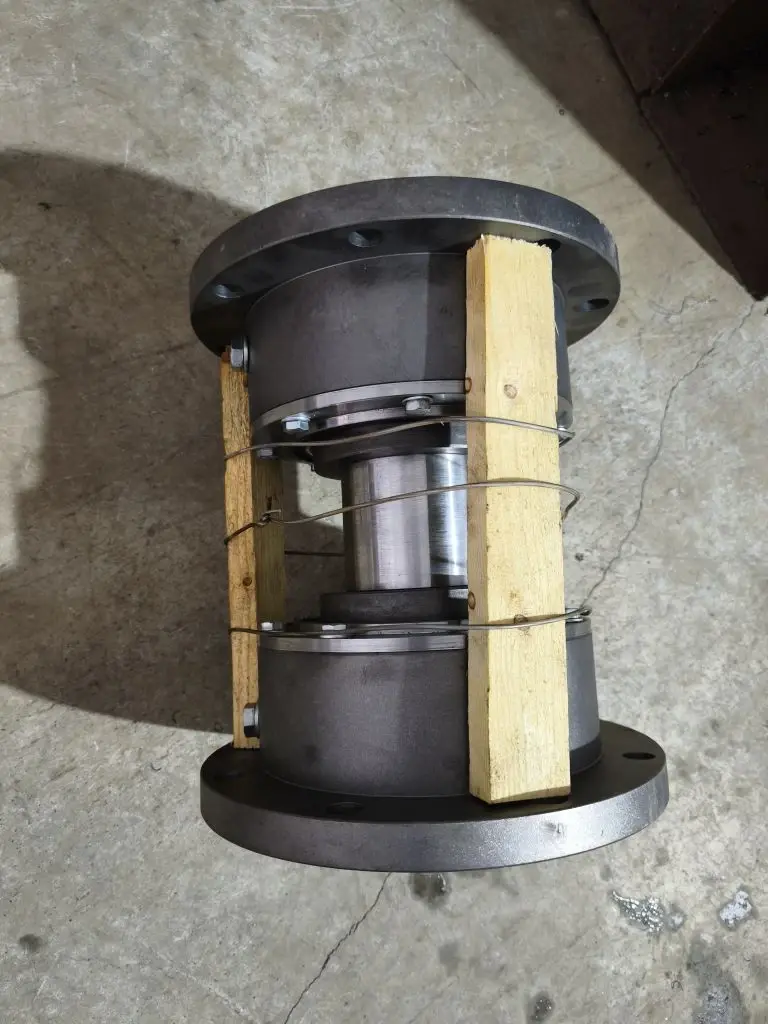

Промежуточный вал ТГ30.65.11.000 для тепловозов ТГМ‑23 (в т. ч. модификаций ТГМ23В, ТГМ23Д) Назначение и роль в системе Промежуточный вал ТГ30.65.11.000 — элемент гидропередачи тепловоза. Он передаёт вращающий момент внутри трансмиссии и обеспечивает согласованную работу узлов. Принцип работы Вал функционирует в следующей последовательности: Получает вращение от шестерён первой и второй гидромуфт — через выходную шестерню и шестерни режимной коробки. Передаёт вращающий момент на вал реверса. Далее через конические зубчатые колёса и пару цилиндрических зубчатых колёс момент передаётся на отбойный вал. Ключевые компоненты конструкции собственно вал; зубчатые муфты (обеспечивают соединение и передачу момента с компенсацией небольших несоосностей); посадочные места под шестерни и муфты; элементы крепления и фиксации. Основные технические характеристики Артикул/код детали: ТГ30.65.11.000. Применяемость: тепловозы серии ТГМ‑23, включая модификации ТГМ23В и ТГМ23Д. Вес: около 55 кг. Материал: конструкционная легированная сталь (обычно марки 40Х, 40ХН или аналоги), подвергнутая термообработке для повышения износостойкости. Тип соединений: зубчатые муфты, шлицевые или шпоночные соединения под шестерни. Типичные неисправности и износ износ зубьев муфт и посадочных мест под шестерни; деформация вала из‑за перегрузок или ударных нагрузок; коррозия и поверхностные повреждения при нарушении условий хранения или эксплуатации; ослабление креплений, износ шпоночных пазов. Рекомендации по обслуживанию и замене Регулярный осмотр: проверять состояние зубьев муфт, отсутствие люфтов и деформаций. Контроль затяжки крепежа: следить за надёжностью фиксации всех соединений. Смазка: обеспечивать своевременную смазку зубчатых муфт и подшипников согласно карте смазки тепловоза. Замена: производить при обнаружении трещин, значительного износа зубьев, искривления вала или превышения допустимых люфтов. Балансировка: после ремонта или замены проверять балансировку вала во избе
